Какво е изискването за праволинейност на стъпаловиден вал?

В сферата на машиностроенето стъпковите валове играят основна роля в предаването на мощност и движение през различни компоненти. Като специализиран доставчик на стъпални валове, аз съм свидетел от първа ръка на критичното значение на изправеността в тези основни компоненти. В тази публикация в блога ще се задълбоча в концепцията за изискванията за изправеност на стъпаловидни валове, изследвайки защо имат значение, как се измерват и последиците от несъответствието.

Разбиране на значението на изправеността на стъпковите валове

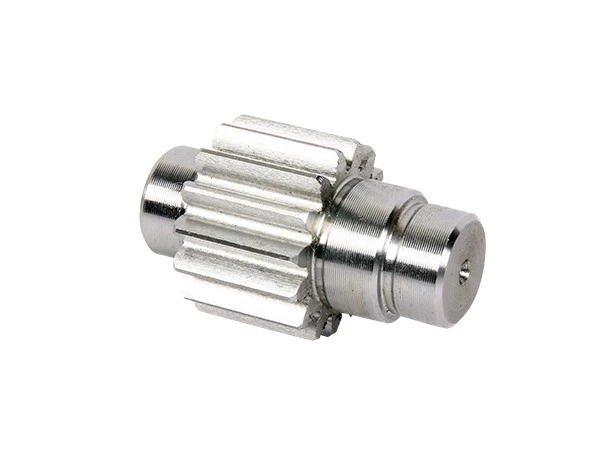

Стъпалният вал, както подсказва името, е вал с различни диаметри по дължината си. Тези валове обикновено се използват в приложения катоИзходен вал на двигателя,Зъбен вал, иВал на електромотора. Изправеността на стъпковия вал е фундаментална поради няколко причини.

Първо, изправеността осигурява гладко и ефективно предаване на мощността. Когато валът е прав, натоварването е равномерно разпределено по дължината му. Това равномерно разпределение намалява концентрациите на напрежение, което може да доведе до преждевременно износване и повреда на вала и свързаните компоненти. Например, в зъбна предавка, неправият вал може да причини неравномерен контакт на зъбите, което води до повишен шум, вибрации и намален живот на предавката.

Второ, правотата е от решаващо значение за поддържане на подравняването на другите компоненти. В сложен механичен възел стъпаловиден вал често служи като отправна точка за подравняване на зъбни колела, лагери и други части. Ако валът не е прав, това може да причини неправилно подравняване на тези компоненти, което води до оперативна неефективност и потенциална повреда на цялата система.

Определяне на изискванията за праволинейност

Изискването за изправеност на стъпковия вал обикновено се определя от гледна точка на геометрични допуски. Геометричният толеранс е система, използвана в инженерните чертежи за определяне на допустимата вариация във формата, ориентацията и местоположението на характеристиките на част. За праволинейност зоната на толеранс се определя като областта, в която трябва да лежи оста на вала.

Допустимото отклонение на праволинейността обикновено се изразява като линеен размер, като например милиметри или инчове. Например, толеранс на праволинейност от ±0,05 mm означава, че оста на вала може да се отклонява от идеално права линия с не повече от 0,05 mm по определена дължина. Специфичното изискване за изправеност на стъпковия вал зависи от няколко фактора, включително приложението, работните условия и прецизността на цялостната система.

При приложения с висока прецизност, като космически или медицински устройства, изискванията за праволинейност са изключително строги. Тези приложения изискват валове с много ниски толеранси на праволинейност, за да се гарантира надеждността и производителността на системата. От друга страна, в по-малко критични приложения, като някои потребителски продукти, изискванията за праволинейност може да са по-облекчени.

Измерване на изправеността на стъпковите валове

Има няколко налични метода за измерване на изправеността на стъпаловидни валове. Един от най-разпространените методи е използването на координатна измервателна машина (CMM). CMM е прецизен инструмент, който може да измерва триизмерните координати на точки на повърхността на част. Чрез измерване на поредица от точки по оста на вала CMM може да определи отклонението на вала от права линия.

Друг метод е използването на оптични измервателни системи. Тези системи използват лазери или други оптични сензори за измерване на формата на вала. Оптичните измервателни системи са безконтактни, което означава, че могат да измерват вала, без да причиняват повреда. Те също са много бързи и могат да осигурят измервания с висока разделителна способност.

В допълнение към тези усъвършенствани техники за измерване могат да се използват и прости механични методи за основни проверки на праволинейността. Например, линейка може да бъде поставена по протежение на вала и разстоянието между линейката и вала може да бъде измерено с помощта на щуп. Въпреки че този метод е по-малко точен от CMM или оптичните измервателни системи, той може да осигури бърз и евтин начин за проверка на изправеността на вала.

Последици от неспазване на изискванията за праволинейност

Когато стъпаловиден вал не отговаря на изискванията за изправеност, това може да има няколко отрицателни последици. Както бе споменато по-рано, неправите валове могат да причинят неравномерно разпределение на натоварването, водещо до преждевременно износване и повреда на вала и свързаните компоненти. Това може да доведе до увеличени разходи за поддръжка, престой и потенциални опасности за безопасността.

В допълнение, несъответстващите валове също могат да повлияят на работата на цялата система. Например, в един двигател неправият вал може да доведе до неефективна работа на двигателя, консумирайки повече енергия и произвеждайки повече топлина. Това може да доведе до намален живот на двигателя и увеличени експлоатационни разходи.

Контролиране на правотата по време на производство

Като доставчик на стъпални валове, ние предприемаме няколко мерки, за да гарантираме, че нашите валове отговарят на изискванията за изправеност. По време на производствения процес ние използваме усъвършенствани техники и оборудване за обработка, за да сведем до минимум отклонението от праволинейността. Например, ние използваме прецизни стругове и мелници, които са в състояние да произвеждат валове с високи нива на точност.

Ние също така внедряваме цялостна система за контрол на качеството, за да следим изправността на нашите валове. Тази система включва инспекции в процеса и крайни инспекции, като се използват методите за измерване, описани по-горе. Ако даден вал не отговаря на изискванията за праволинейност, той или се преработва, или се отхвърля, за да се гарантира, че на нашите клиенти се доставят само висококачествени валове.

Заключение

В заключение, изискването за изправеност на стъпковия вал е критичен фактор, който влияе върху производителността, надеждността и дълготрайността на механичните системи. Като доставчик на стъпални валове, ние разбираме важността на спазването на тези изисквания и се ангажираме да предоставяме на нашите клиенти висококачествени валове, които отговарят или надхвърлят техните очаквания.

Ако се нуждаете от стъпкови валове за вашето приложение, независимо дали е aИзходен вал на двигателя,Зъбен вал, илиВал на електромотора, ви каним да се свържете с нас за подробно обсъждане на вашите специфични изисквания. Нашият екип от експерти е готов да ви помогне при избора на правилните стъпкови валове за вашите нужди и осигуряването на плавен процес на доставка.

Референции

• Ръководство за проектиране на машинно инженерство, трето издание, от Робърт К. Джувинал и Кърт М. Маршек
• Наръчник за геометрични размери и толеранси, от Джеймс Р. Дворак
• Производствено инженерство и технология, четвърто издание, от Serope Kalpakjian и Steven R. Schmid
