Как да диагностицирам повредата на прецизните стимули?

Ей там! Като доставчик на прецизно шпори, видях справедливия си дял от повредите в предавката. Това може да бъде истинско главоболие както за американските доставчици, така и за нашите клиенти. Но не се притеснявайте, в този блог ще споделя някои съвети как да диагностицирам повредата на прецизните шпори.

Разбиране на прецизните шпори предавки

Първо, нека бързо да разгледаме какви са прецизните шпори. Те са един от най -често срещаните видове предавки там. Те имат прави зъби, които са успоредни на оста на предавката. Тези предавки се използват във всякакви приложения, от малки машини до голямо индустриално оборудване. Те са чудесни за предаване на мощност между паралелни валове и те са сравнително лесни за производство.

Чести причини за прецизна повреда на скоростта на предавката

Има няколко причини, поради които прецизните шпори могат да се провалят. Нека да разгледаме някои от най -често срещаните.

Износване

Точно както всяка друга механична част, зъбните колела се износват с течение на времето. Постоянната употреба кара зъбите да губят постепенно материал. Това може да се дължи на триенето между зъбите на свързване. Ако предавките не са правилно смазани, износването може да се случи още по -бързо. Например при приложение с висока скорост липсата на подходящо смазване може да доведе до прекомерно генериране на топлина, което ускорява процеса на износване.

Умора

Неуспехът на умората възниква, когато зъбите на предавката са подложени на многократно натоварване. С течение на времето върху зъбната повърхност могат да се образуват малки пукнатини. След това тези пукнатини се разпространяват и в крайна сметка зъбът може да се откъсне. Това е особено често в приложения, при които зъбните колела са под тежки товари или където товарът е цикличен.

Несъответствие

Ако предавките не са правилно подравнени, това може да причини неравномерно натоварване на зъбите. Това може да доведе до преждевременно износване от едната страна на зъба или дори да доведе до счупване на зъбите. Несъответствието може да се случи по време на инсталиране или поради фактори като отклонение на вала или износване на лагера.

Претоварване

Поставянето на твърде много натоварване на зъбните колела е сигурен начин да се причини повреда. Ако приложението изисква повече въртящ момент, отколкото предавките са оценени, зъбите могат да се счупят или деформират. Това може да се случи, ако има внезапно увеличение на товара или ако на първо място са избрани грешни предавки за приложението.

Диагностични методи

Сега, когато знаем някои от често срещаните причини за провал, нека поговорим за това как да ги диагностицираме.

Визуална проверка

Това е най -простият и основен метод. Просто погледнете добре предавките. Потърсете признаци на износване, като лъскави или гладки петна по повърхността на зъба. Можете също да проверите за пукнатини, чипс или счупени зъби. Ако видите някакви признаци на несъответствие, като неравномерно износване от едната страна на зъба, това може да показва проблем с подравняването.

Измерване на зъбния профил

Използвайки специализирани инструменти, можете да измерите зъбния профил на предавката. Всяко отклонение от оригиналния дизайнерски профил може да показва износване или повреда. Например, ако дебелината на зъба е намаляла, това е знак за износване. Има и инструменти, които могат да измерват грапавостта на повърхността на зъбите, което може да ви даде представа за нивото на износване.

Анализ на смазката

Смазката в зъбната система може да ви каже много за състоянието на предавките. Вземете проба от смазката и го анализирайте за наличието на метални частици. Ако в смазката има много метални частици, това може да означава, че предавките се носят надолу. Можете също да проверите вискозитета и химичните свойства на смазката. Промяната във вискозитета може да показва, че смазката се разрушава, което може да доведе до увеличено износване.

Вибрационен анализ

Скоростите в добро състояние трябва да работят гладко с минимална вибрация. Използвайки вибрационни сензори, можете да откриете всички ненормални вибрации в предавката. Различните видове неуспехи, като счупване на зъбите или несъответствие, могат да причинят характерни вибрационни модели. Анализът на тези модели може да ви помогне да идентифицирате източника на проблема.

Мониторинг на температурата

Мониторингът на температурата на предавките също може да предостави ценна информация. Увеличаването на температурата може да бъде признак на прекомерно триене, което може да се дължи на износване, несъответствие или липса на смазване. Можете да използвате инфрачервени термометри или температурни сензори, за да следите температурата на предавката.

Сравняване с други типове предавки

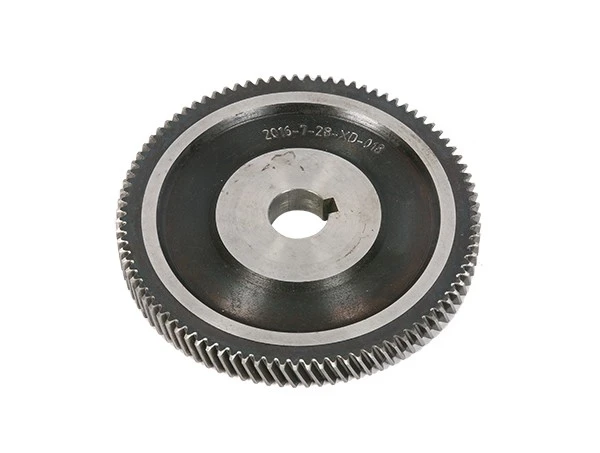

Също така си струва да се сравнят прецизните шпори предавки с други видове предавки, катоСпирална предавкаиВътрешна предавка. Спиралните предавки имат ъглови зъби, което позволява по -плавна и по -тиха работа в сравнение с шпорите. Те също могат да се справят с по -високи товари. Можете да намерите повече за тях вФабрика за спирална предавка. Вътрешните предавки, от друга страна, имат зъби от вътрешната страна на предавката, които могат да бъдат полезни в определени приложения, където пространството е ограничено.

Значение на ранната диагноза

Ранната диагностика на повреда на предавката е от решаващо значение. Ако можете да хванете проблема рано, можете да предприемете стъпки, за да предотвратите по -нататъшни щети. Това може да ви спести много пари в дългосрочен план. Например, ако откриете малка пукнатина на зъбната повърхност по време на визуална проверка, можете да замените предавката, преди пукнатината да се разпространи и да причини цялостно счупване на зъбите.

Свържете се за покупка и консултация

Ако имате проблеми с вашите прецизни шпори или ако сте на пазара за нови, не се колебайте да се свържете. Като доставчик имам широка гама от висококачествени прецизни шпори, които могат да отговорят на вашите нужди. Независимо дали имате нужда от предавки за малък проект или голямо индустриално приложение, мога да ви помогна да намерите правилните. Свържете се с мен, за да започнете процеса на закупуване или да получите повече информация за нашите продукти.

ЛИТЕРАТУРА

• „Дизайн на механичността“ от Джоузеф Е. Шигли, Чарлз Р. Мишке и Ричард Г. Будинас
• „Наръчник за дизайн и приложение на предавката“ от Дарл У. Дъдли
